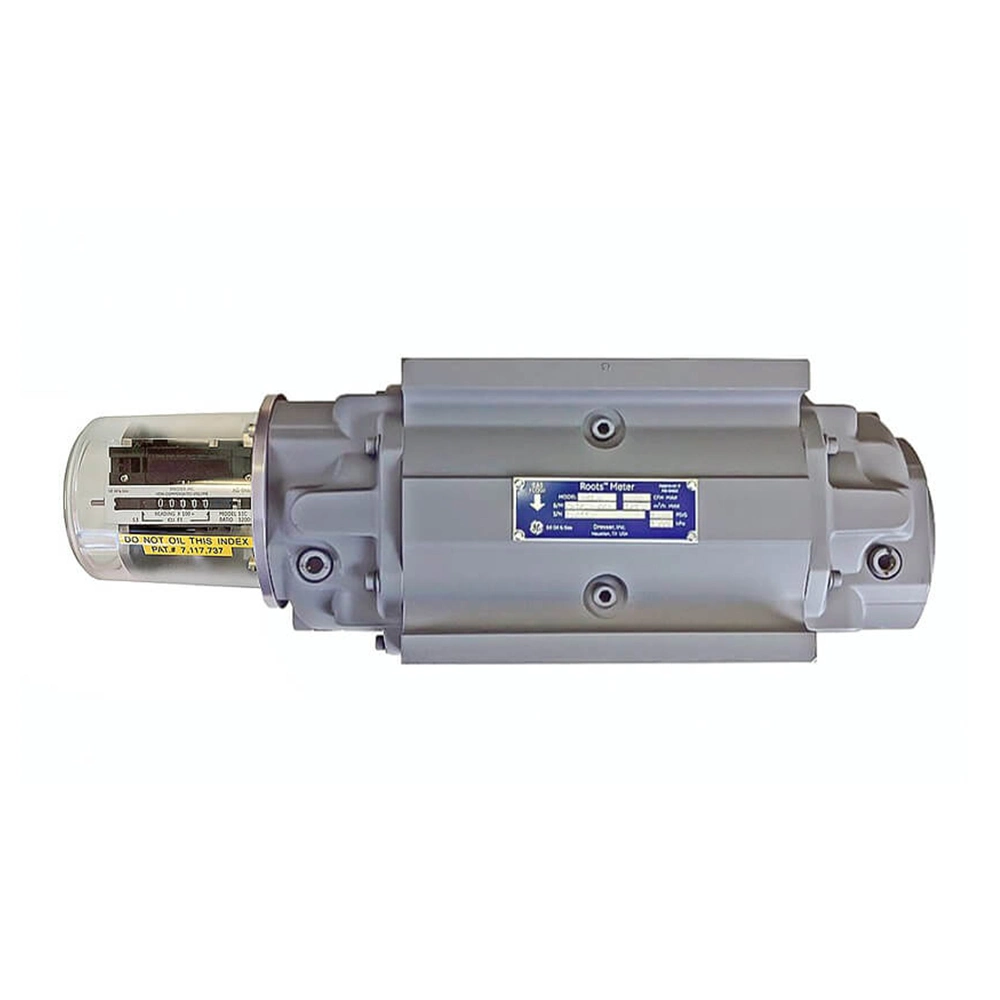

Medidor de Gas Natural Dresser 5M 175 CTR

El medidor de gas tipo rotativo Dresser 5M 175 CTR está pensado para ofrecer un conteo continuo de la cantidad de gas que fluye a través de las tuberías.

Este modelo ha pasado por una prueba de presión estática, acorde a la ASME, para garantizar su precisión y gracias a estas pruebas se asegura que el medidor puede operar a una presión máxima permitida (MAOP) de 175 psi.

Número de producto: 055217-013 GTIN: GTIN-001

Este producto sólo se encuentra disponible bajo pedido


Marca líder en el sector

Cumplimiento de normativas de la industria

Las mejores plataformas de pago

Se trata de un modelo de 5,000 pies cúbicos que trabaja con un contador mecánico y puede medir flujos muy bajos a presiones bajas manteniendo una rangeabilidad de 1%.

Eso lo convierte en un medidor de gas natural que puede monitorear con precisión el consumo y flujo de gas en cualquier tubería.

Su sistema de funcionamiento le permite trabajar de forma continua y a través del contador mecánico que se encuentra en un extremo puedes monitorear las mediciones que ha tomado.

Por si fuera poco, tiene una gran resistencia y durabilidad que le permitirá trabajar durante años sin detenerse.

UNIDAD Imperial UNIDAD Medida / ANSI
Rango Temperatura deg. C -40 a +140 deg. C -40 a +60
Clasificación Base (Q Max.) acfh 5000 m3/h 141,5
Max. Presión Operacional (MAOP) psig 175 kPa 1200
Prueba de fugas (125% MAOP) psig 219 kPa 1510
Prueba estática (2 x MAOP) psig 8400:00:00 kPa 57600:00:00
Rangeabilidad +/- 1% relación 120:01:00 relación 120:01:00
Rangeabilidad +/- 2% relación 215:01:00 relación 215:01:00
Tasa inicial cfh 1.2 m3/h 0,0340
Tasa final cfh 0.8 m3/h 0,0227
Tasa Flujo @0.5 w.c., Gas cfh 3975 m3/h 112,6
Promedio Diferencial, 100% Flujo in. w.c. 1.05 mbar 2,6
Max. Tasa de Presurización psig/sec 5 kPa/sec 35
Max. Vel funcionamiento rpm 2250 rpm 2250
Transmisión relación 270:01:00 relación 953,125:1
Volumen Desplazado/Revolución cf 0.037037 m3 0,0001049
Velocidad de conducción , CD cf/rev 10 m3/rev 1
Velocidad de Conducción, TD cf/rev 100 m3/rev 10
Temp. Rango de Compensación, (TC,TD) deg.F -20 a +120 deg. C 30
Min. Lectura contador mecánico cf 0.2 m3 0.02
Volumen odómetro yrs 2,28 yrs. 8,06
Diámetro Nominal in. 3 mm 80
Brida a- Brida in. 06/03/2004 mm 20/06/1900
Conexión de Brida ANSI 150#FF ANSI 150#FF
Pernos por Brida qty. 4 qty. 4
Tamaño del perno1 in. 40,760 in. 40,760
Profundidad orificio perno de brida in. 15/16 mm 23,8
Apriete del Perno Lub/No-Lub ft-lb. 55/60 N-m 74/81
Orificio de restricción (120%) in. 23/32 mm 18,256
Capacidad de Aceite – Entrada lat oz. 1.25 ml 37
Capacidad de Aceite – Entrada sup oz. 7.65 ml 226
Peso neto lbs. 35 kg 15,9
Peso envío lbs. 38 kg 17,2
Tamaño del Cartón in. 26×10-5/16×7-3/4 cm 66 x 25 x 19
Contador con Manejo de Instrumentos
(CD)2
Peso neto lbs. 38 kg 17,2
Peso envío lbs. 41 kg 18,6
Tamaño del cartón in. 26x 10-5/16×7-3/4 cm 66 x 25 x 19

Características

Si necesitas un medidor de gas para tu empresa y quieres uno fiable, este modelo te ofrece características únicas:

  • Fácil instalación en cualquier lugar
  • Adaptabilidad gracias a sus bridas estandarizadas
  • Tiene un contador mecánico sin salidas
  • Incluye un contador mecánico simple de leer para ver las mediciones
  • Es capaz de medir hasta los 175 psi
  • Es un modelo con un contador mecánico.

Beneficios del medidor de gas Dresser 5M 175 CTR:

  • Reduce los gastos de mantenimiento y cambio de medidor
  • Te ayudará a controlar el gasto de gas a lo largo del tiempo
  • Su capacidad para medir la cantidad del gas evitará posibles accidentes
  • Es un producto que ha sido probado para garantizar su efectividad
  • Tiene un año de garantía por parte de la marca Dresser.

El tiempo de entrega será inmediato al contar con existencias del producto. En caso de que el producto no se encuentre disponible, el tiempo estimado de entrega será de 5 a 6 semanas en temporada regular del año en curso.
