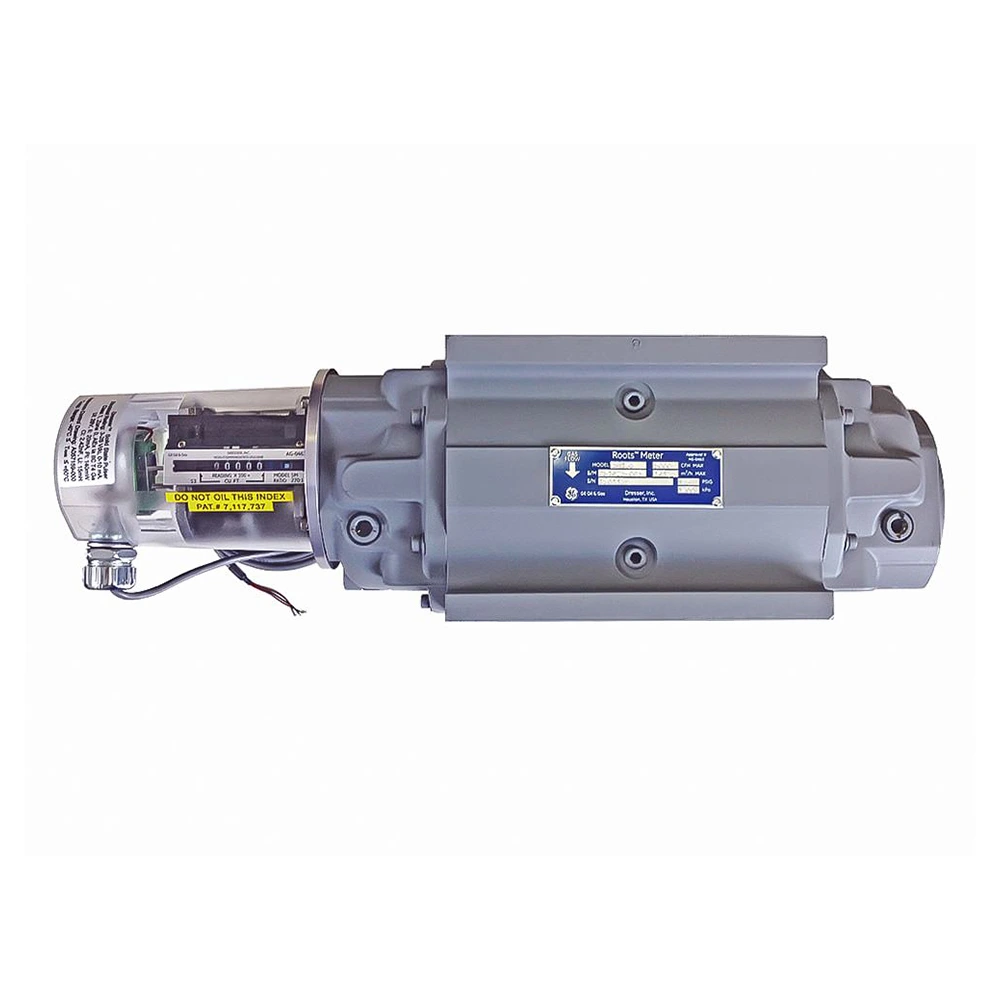

Roots Meter Dresser 5M 175 CTR ICPWS

El Roots Meter Dresser 5M 175 CTR ICPWS es un instrumento de medición preciso que puede llevar un control eficiente de la cantidad de gas que se que se ha consumido.

Su capacidad de presión máxima de operación (MAOP) es de 175 psi, por lo que te permitirá trabajar de manera segura, con la gran mayoría de los rangos de medición de flujo de gas natural de la industria en México.

Número de producto: 057261-133

Este producto sólo se encuentra disponible bajo pedido


Marca líder en el sector

Cumplimiento de normativas de la industria

Las mejores plataformas de pago

Este es un medidor de gas que funciona con gran exactitud y permite realizar mediciones de manera continua, tanto en la cantidad como en el flujo de gas.

Se encuentra capacitado para manipular gases de distintos tipos: limpios, secos y comunes, estos últimos a flujos variables o constantes.

Trabajar con un medidor de este modelo te ayudará a tener un mejor control en tu consumo de gas, para ahorrar costos y trabajar con más eficiencia, ya que tiene una salida de pulsos de baja frecuencia que permite una conexión a un PLC o SCADA, según sea la infraestructura del cliente.

Además, gracias a su durabilidad, podrá funcionar durante años de manera óptima, así que también reducirás costos de cambio o mantenimiento.

UNIDAD Imperial UNIDAD Medida/ANSI
Rango Temperatura deg. C -40 a +140 deg. C -40 a +60
Clasificación Base (Q Max.) acfh 5000 m3/h 141,5
Max. Presión Operacional (MAOP) psig 175 kPa 1200
Prueba de fugas (125% MAOP) psig 219 kPa 1510
Prueba estática (2 x MAOP) psig 350 kPa 2400
Rangeabilidad +/- 1% relación 120:01:00 relación 120:01:00
Rangeabilidad +/- 2% relación 215:01:00 relación 215:01:00
Tasa inicial cfh 1.2 m3/h 0,0340
Tasa final cfh 0.8 m3/h 0,0227
Tasa Flujo @0.5 w.c., Gas cfh 3975 m3/h 112,6
Promedio Diferencial, 100% Flujo in. w.c. 1.05 mbar 2,6
Max. Tasa de Presurizacion psig/sec 5 kPa/sec 35
Max. Vel funcionamiento rpm 2250 rpm 2250
Transmisión relación 270:01:00 relación 953,125:1
Volumen Desplazado/Revolución cf 0.037037 m3 0,0001049
Velocidad de conducción , CD cf/rev 10 m3/rev 1
Velocidad de Conducción, TD cf/rev 100 m3/rev 10
Temp. Rango de Compensación, (TC,TD) deg.F -20 a +120 deg. C 30
Min. Lectura contador mecánico cf 0.2 m3 0.02
Volumen odómetro yrs 2,28 yrs. 8,06
Diámetro Nominal in. 3 mm 80
Brida a- Brida in. 06/03/2004 mm 172
Conexión de Brida ANSI 150#FF ANSI 150#FF
Pernos por Brida qty. 4 qty. 4
Tamaño del perno1 in. 05/08/2011 in. 05/08/2011
Profundidad orificio perno de brida in. 15/16 mm 23,8
Apriete del Perno Lub/No-Lub ft-lb. 55/60 N-m 74/81
Orificio de restricción (120%) in. 23/32 mm 18,256
Capacidad de Aceite – Entrada lat oz. 1.25 ml 37
Capacidad de Aceite – Entrada sup oz. 7.65 ml 226
Peso neto lbs. 35 kg 15,9
Peso envío lbs. 38 kg 17,2
Tamaño del Cartón in. 26×10-5/16×7-3/4 cm 66 x 25 x 19
Contador con Manejo de Instrumentos
(CD)2
Peso neto lbs. 38 kg 17,2
Peso envío lbs. 41 kg 18,6
Tamaño del cartón in. 26x 10-5/16×7-3/4 cm 66 x 25 x 19

Características

Entre las características más destacadas de este modelo de Roots Meter se encuentran las siguientes:

  • Cuenta con una salida de baja frecuencia
  • El producto garantiza un alto porcentaje de precisión
  • Su resistencia perdura incluso a la intemperie
  • Es capaz de trabajar con diferenciales de presión bajos
  • Su MAOP es de 175 psi.

Beneficios del medidor de gas Roots Meter Dresser 5M 175 CTR ICPWS:

  • Sus mediciones te permitirán trabajar con un consumo más eficiente
  • Tendrás un control continuo de los niveles de gas para evitar accidentes
  • El producto ha pasado por una prueba tecnológica para garantizar el funcionamiento
  • Su instalación es muy sencilla de realizar.

El tiempo de entrega será inmediato al contar con existencias del producto. En caso de que el producto no se encuentre disponible, el tiempo estimado de entrega será de 5 a 6 semanas en temporada regular del año en curso.
