testo 350 – Caja analizadora para el sistema de análisis de combustión

El analizador de combustión testo 350 cumple con las más altas exigencias de la medición industrial de emisiones: manejo sencillo, tecnología de medición precisa y diseño robusto convencen en la práctica diaria. La caja analizadora se puede equipar con hasta seis sensores de gas. Entre ellos hay cinco sensores de gas opcionales para que pueda elegir entre sensores de CO, NO, NO₂, SO₂, H₂S, CxHy o CO₂.

Número de producto: 0632-3510

Este producto sólo se encuentra disponible bajo pedido

Marca líder en el sector

Cumplimiento de normativas de la industria

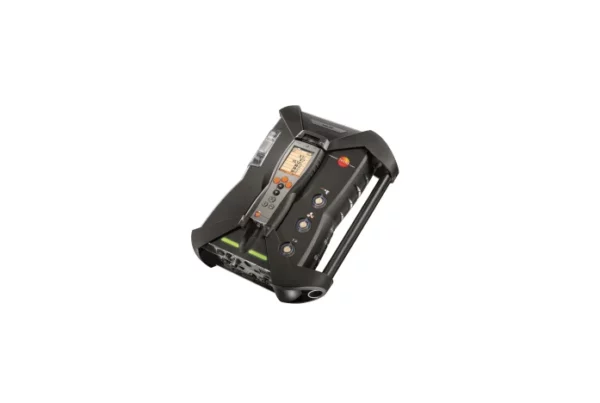

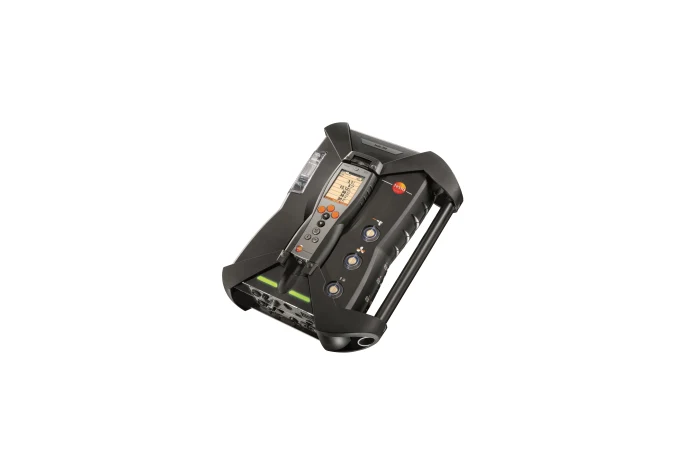

El analizador de gases de combustión Testo 350: Control preciso en dos unidades

El Testo 350 se compone de dos elementos esenciales para la medición de emisiones:

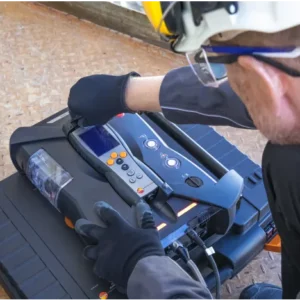

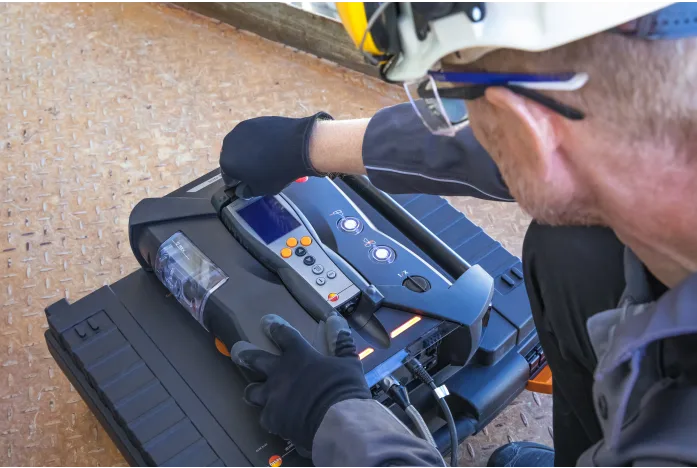

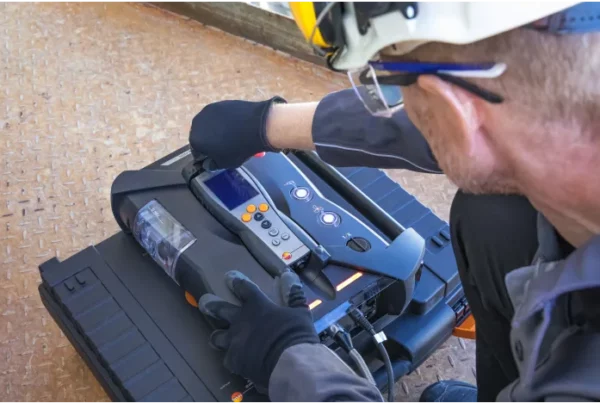

Unidad de Control Testo 350:
- Esta unidad, adquirida por separado, permite la gestión de las mediciones a través de una pantalla gráfica clara.
- Su interfaz intuitiva facilita la selección de aplicaciones específicas (quemadores, turbinas, motores, etc.) y la personalización de configuraciones.
- Además, permite el control remoto de la caja analizadora, ideal para instalaciones grandes donde la distancia entre el punto de medición y el de control es significativa.

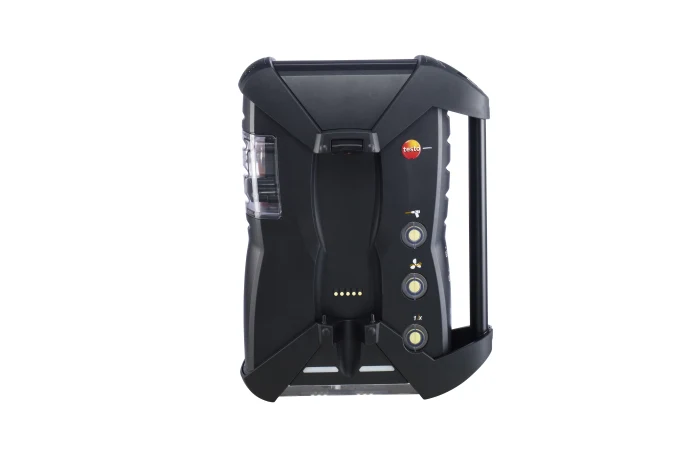

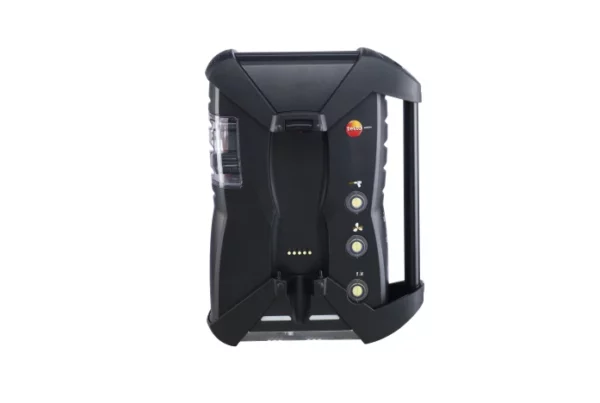

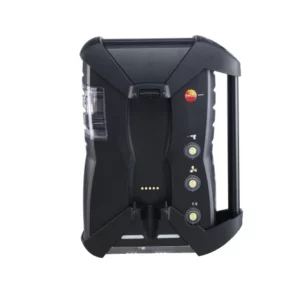

Caja Analizadora Testo 350:
- Esta unidad alberga los sensores y la electrónica necesarios para la medición de emisiones.
- Viene equipada con un sensor de O2, pero requiere la instalación de al menos un sensor adicional para funcionar, con capacidad para hasta seis sensores.
- Los sensores opcionales disponibles incluyen CO, CO2, NO, NO2, SO2, H2S y CxHy.
- Cuenta con una función de ampliación automática del rango de medición para asegurar mediciones precisas incluso con altas concentraciones de gases.

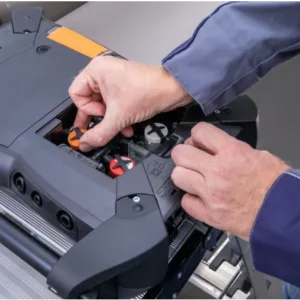

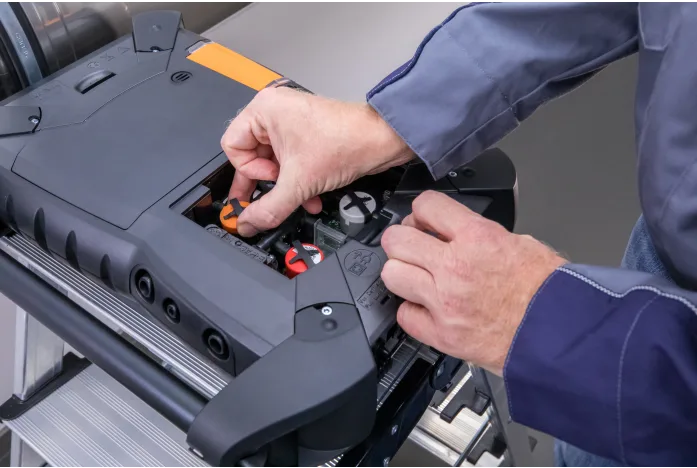

- Su diseño facilita el acceso a componentes de mantenimiento, permitiendo al usuario realizar tareas de limpieza y reemplazo de piezas.
- Ofrece funciones de diagnóstico con mensajes claros y visualización constante del estado del analizador.

Flexibilidad de control y conectividad:

La caja analizadora puede ser controlada mediante la Unidad de Control, un PC con el software easyEmission (vía USB, Bluetooth 2.0 o CANCase), o funcionar de forma autónoma.
Permite el almacenamiento y la transmisión de datos a la Unidad de Control o al software.
La aplicación móvil gratuita de Testo permite la visualización de datos en smartphones y tabletas.

Puntos clave de la reescritura:

Se ha estructurado la información en dos secciones claras, correspondientes a las dos unidades del Testo 350.
Se ha utilizado un lenguaje más directo y conciso.
Se han resaltado las características y funciones más importantes.
Se ha dado un mayor enfoque a las capacidades de conectividad del aparato.

Espero que esta reescritura sea útil.

Datos técnicos generales

Peso	4800 g
Medidas	330 X 128 X 438 mm
Temperatura de funcionamiento	-5 hasta +45 ºC
Material de la carcasa / del producto	Plástico (ABS)
Clase de protección	IP40

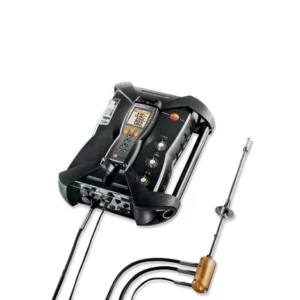

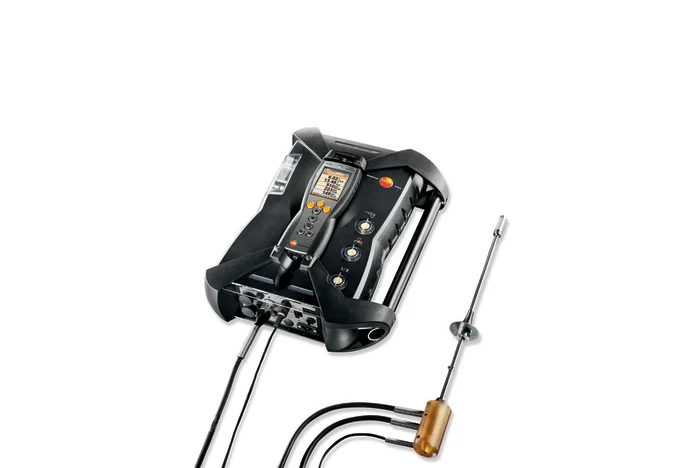

Sondas conectables	1 x sonda de temperatura del aire de combustión; 1 x sonda de gases de combustión; 1 x sonda de temperatura; 1 x presión diferencial
Color del producto	Negro
Autonomía	5 h
Tipo de batería	Batería de litio
Entrada de tensión	11V … 40V
Alimentación de corriente	fuente de alimentación CA 100 V … 240 V (50 …60 Hz)
Cálculo del punto de rocío	0 °Ctd; 99 °Ctd
Longitud de la manguera	máx. 16.2 m (corresponde a 5 extensiones de la manguera)
Carga máx. de polvo	20 20 g/m³ polvo en el gas de combustión
Carga máx. de humedad	+70 °C Temperatura del punto de rocío en la entrada de medición de la caja analizadora
Depresión máx PdC	-300 mbar
Presión máx PdC	50 mbar
Caudal bomba	1 l/min. con monitorización de flujo
Entrada del disparador	tensión 5…12 voltios (flancos ascendentes o descendentes) amplitud > 1 seg carga: 5 V/máx, 5 mA, 12 V/máx. 40 mA
Máximo memoria	250.000 valores de medición

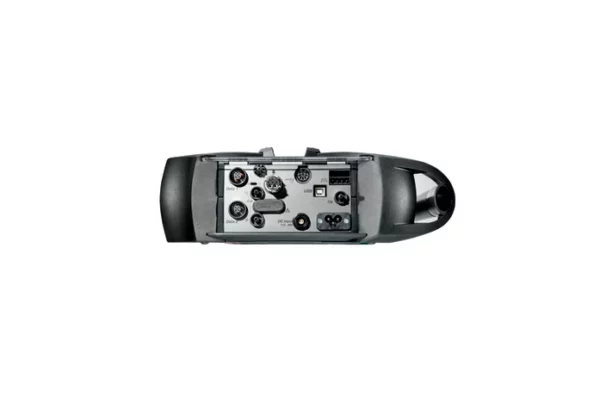

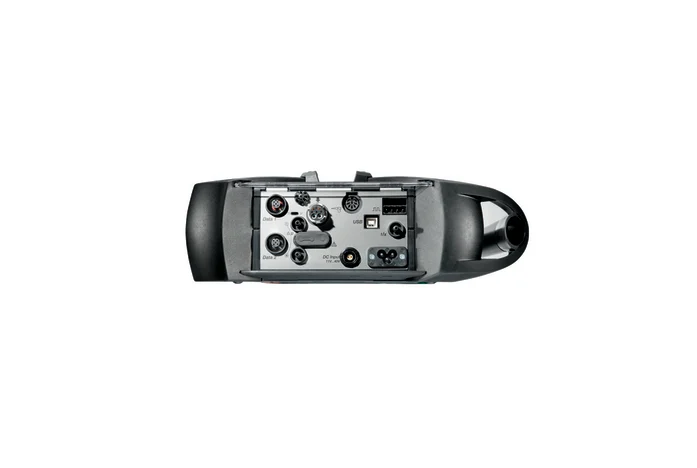

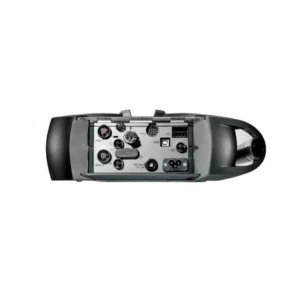

Interfaces	bus de datos; Bluetooth®; USB; Interfaz IR/IRDA; conexión a la red; entrada de disparo; Presión diferencial; entrada de sonda/entradas de sondas; entrada de CC; entrada de aire de dilución para medir la extensión del rango
Temperatura de almacenamiento	-20 hasta +50 ºC

NTC

Rango	-20 hasta +50 ºC
Exactitud	±0,2 ºC (-10 hasta +50 ºC)
Resolución	0,1 ºC (-20 hasta +50 ºC)
Sonda de temperatura ambiente

Tipo K (NiCr-Ni)

Rango	-200 hasta +1370 ºC
Exactitud	±1 ºC (-200 hasta -100,1 ºC) ±0,4 ºC (-100 hasta +200 ºC) ±1 ºC (200,1 hasta +1370 ºC)
Resolución	0,1 ºC (-200 hasta +1370 ºC)

Tipo S (Pt10Rh-Pt)

Rango	0 hasta +1760 ºC
Exactitud	±1 ºC (0 hasta +1760 ºC)
Resolución	0,1 ºC (0 hasta +1760 ºC)

Presión diferencial – piezoresistiva

Rango	-40 hasta +40 hPa -200 hasta +200 hPa
Exactitud	±1,5 % del v.m. (+3 hasta +40 hPa) ±1,5 % del v.m. (-200 hasta -50 hPa) ±1,5 % del v.m. (+50 hasta +200 hPa) ±0,5 hPa (-49,9 hasta +49,9 hPa) ±1,5 % del v.m. (-40 hasta -3 hPa) ±0,03 hPa (-2,99 hasta +2,99 hPa)
Resolución	0,01 hPa (-40 hasta +40 hPa) 0,1 hPa (-200 hasta +200 hPa)

Presión absoluta

Rango	600 hasta +1150 hPa
Exactitud	±10 hPa
Resolución	1 hPa

Medición de O₂

Tiempo de respuesta t₉₀	20 s (t₉₅)
Rango	0 hasta +25 % Vol.
Exactitud	±0,8% del f.e. (0 hasta +25 % Vol.)
Resolución	0,01 % Vol. (0 hasta +25 % Vol.)

Medición de CO (con compensación de H₂)

Rango	0 hasta +10000 ppm
Exactitud	±5 % del v.m. (+200 hasta +2000 ppm) ±10 % del v.m. (+2001 hasta +10000 ppm) ±10 ppm (0 hasta +199 ppm)
Resolución	1 ppm (0 hasta +10000 ppm)
Tiempo de respuesta t₉₀	40 s
Visualización del H₂ solo como indicador

Opción medición de CO bajo (con compensación de H₂)

Rango	0 hasta 500 ppm
Exactitud	±2 ppm (0 hasta +39,9 ppm) ±5 % del v.m. (+40 hasta +500 ppm)
Resolución	0,1 ppm (0 hasta +500 ppm)
Tiempo de respuesta t₉₀	40 s
Visualización del H₂ solo como indicador

Medición de NO

Rango	0 hasta +4000 ppm
Exactitud	±5 ppm (0 hasta +99 ppm) ±5 % del v.m. (+100 hasta +1999 ppm) ±10 % del v.m. (+2000 hasta +4000 ppm)
Resolución	1 ppm (0 hasta +4000 ppm)
Tiempo de respuesta t₉₀	30 s

Nobajo en gases de combustión

Rango	0 hasta +300 ppm
Exactitud	±2 ppm (0 hasta +39,9 ppm) ±5 % del v.m. (+40 hasta +300 ppm)
Resolución	±0,1 ppm (0 hasta +300 ppm)
Tiempo de respuesta t₉₀	30 s

Medición de NO₂

Rango	0 hasta +500 ppm
Exactitud	±5 % del v.m. (+100 hasta +500 ppm) ±5 ppm (0 hasta +99,9 ppm)
Resolución	0,1 ppm (0 hasta +500 ppm)
Tiempo de respuesta t₉₀	40 s

Medición de SO₂

Rango	0 hasta +5000 ppm
Exactitud	±5 ppm (0 hasta +99 ppm) ±5 % del v.m. (+100 hasta +2000 ppm) ±10 % del v.m. (+2001 hasta +5000 ppm)
Resolución	1 ppm (0 hasta +5000 ppm)
Tiempo de respuesta t₉₀	30 s

Determinación del rendimiento (Ren)

Rango	0 hasta +120 %
Resolución	0,1 % (0 hasta +120 %)

Pérdidas por chimenea

Rango	0 hasta +99,9 %
Resolución	0,1 % (0 hasta +99,9 %)

Temp. del punto de rocío de los gases de combustión

Rango	0 hasta +99,9 °Ctd
Resolución	0,1 °Ctd (0 hasta +99,9 °Ctd)

Cálculo de CO₂ (calculado a partir de O₂)

Rango	0 hasta CO₂ máx
Exactitud	Calculado a partir del O₂ ±0,2 % Vol.
Resolución	0,01 % Vol.

Medición H₂S

Rango	0 hasta +300 ppm
Exactitud	±2 ppm (0 hasta +39,9 ppm) ±5 % del v.m. (+40 hasta +300 ppm)
Resolución	0,1 ppm (0 hasta +300 ppm)
Tiempo de respuesta t₉₀	35 s

Medición CO₂ (infrarrojos)

Rango	0 hasta +50 % Vol.
Exactitud	±0,3 % Vol. + 1 % del v.m. (0 hasta 25 % Vol.) ±0,5 % Vol. + 1,5 % del v.m. (>25 hasta 50 % Vol.)
Resolución	0,1 % Vol. (> 25 % Vol.) 0,01 % Vol. (0 hasta 25 % Vol.)
Tiempo de respuesta t₉₀	10 s

Velocidad

Rango	0 hasta +40 m/s
Resolución	0,1 m/s (0 hasta +40 m/s)

Metano

Demanda mín. de O2 en el gas de combustión	2 % + (2 X v.m. metano)
Factor de repuesta	1
Rango	100 hasta 40000 ppm
Exactitud	< 400 ppm (100 hasta 4000 ppm) < 10 % del v.m. (> 4000 ppm)
Resolución	10 ppm
Tiempo de respuesta t₉₀	< 40 s
Se debe respetar el límite inferior de explosividad. El sensor CxHy se ajusta a metano de serie. El usuario puede ajustarlo a otro gas (propano o butano).

Propano

Factor de repuesta	1,5
Rango	100 hasta 21000 ppm
Exactitud	< 400 ppm (100 hasta 4000 ppm) < 10 % del v.m. (> 4000 ppm)
Resolución	10 ppm
Demanda mín. de O2 en el gas de combustión	2 % + (5 X v.m. propano)
Tiempo de respuesta t₉₀	< 40 s
Se debe respetar el límite inferior de explosividad. El sensor CxHy se ajusta a metano de serie. El usuario puede ajustarlo a otro gas (propano o butano).

Butano

Rango	100 hasta 18000 ppm
Exactitud	< 400 ppm (100 hasta 4000 ppm) < 10 % del v.m. (> 4000 ppm)
Resolución	10 ppm
Demanda mín. de O2 en el gas de combustión	2 % + (6,5 X v.m. butano)
Tiempo de respuesta t₉₀	< 40 s
Factor de repuesta	2
Se debe respetar el límite inferior de explosividad. El sensor CxHy se ajusta a metano de serie. El usuario puede ajustarlo a otro gas (propano o butano).

Medición de SO₂ bajo

Rango	0 hasta 200 ppm
Exactitud	±2 ppm (0 hasta 39,9 ppm) ±5 (40 hasta 200 ppm)
Resolución	0,1 ppm
Tiempo de respuesta t₉₀	30 s
En combinación con la sonda especial de muestreo de gas SO2low 0563 1251 o el juego de sonda industriale calefactada 0600 7630

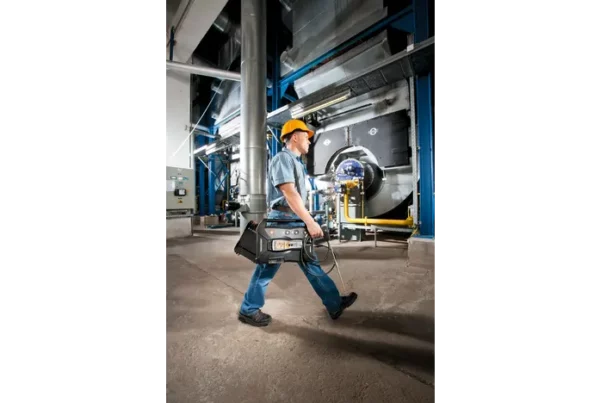

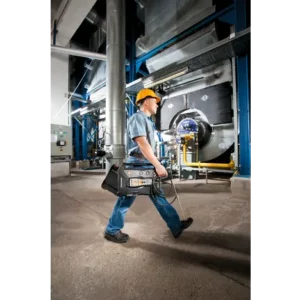

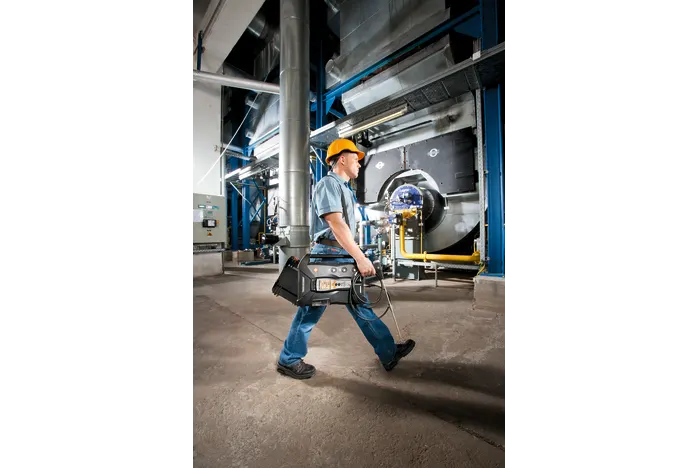

Medición del servicio en turbinas de gas

Las turbinas de gas están sujetas a valores límite de gases de combustión que se deben observar durante el funcionamiento y comprobar regularmente en función del tamaño del sistema. Después de los trabajos de puesta en marcha y mantenimiento, se comprueba que los valores de emisiones del sistema se encuentran dentro de los valores límite y también de las especificaciones del fabricante, y se documentan si es necesario.

Debido a las bajas concentraciones de NO, las mediciones de las emisiones durante los trabajos de inspección y ajuste de las turbinas de gas de bajo NOx debe ser extremadamente preciso. El analizador de gases de combustión portátil testo 350 que presenta la combinación de sensor de NO2 y sensor especial de bajo NO con una resolución de 0,1 ppm permite cumplir estos requisitos. Además, la preparación integrada de los gases y la sonda especial de gases de combustión con manguera especial patentada proporcionan protección contra la absorción de NO2 y permiten comparar los valores de las mediciones, con independencia de la fecha y las condiciones ambientales.

Volumen de suministro

Caja analizadora testo 350, equipada con O₂, incl. sensor de presión diferencial, entrada para la sonda de temperatura tipo K NiCr-Ni y tipo S, Pt10Rh-Pt, conexión para el bus de datos Testo, batería, sonda de aire de combustión integrada (NTC), entrada para disparador, memoria de datos de medición, puerto USB, set de correa para colgar y protocolo de calibración.

Importante: La caja analizadora testo 350 solo puede utilizarse en combinación con la Unidad de Control testo 350 o el software “easyEmission”. Estos artículos están disponibles por separado.
